OpenCV的canny图像背景透明化

毕业设计的时候做的项目是OpenCV图像处理，所以现在对图像处理产生了浓厚的兴趣，于是准备自己做个小项目。

软件：Visual Studio 2017，OpenCV v2.4.13。语言：C++。

这个项目有一步需要将两幅图片贴合，上层的图片需要经过边缘检测，然后去掉背景色，只保留边缘线条。举个例子，比如本站的logo：

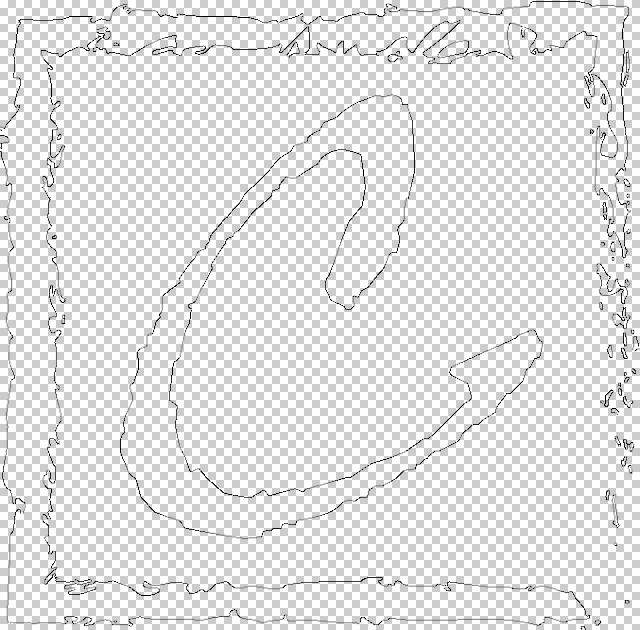

需要的结果：（网格在这里表示背景是透明的，一般用过PS的同学都懂。）

但是网上基本上搜不到如何解决，于是我自己想了一个方法，代码如下，解释在后面：

// 代码片作者：Carl Zhang，转载请注明。

#include <opencv2/core/core.hpp>
#include <opencv2/highgui/highgui.hpp>
#include <opencv2/imgproc/imgproc.hpp>
#include "opencv/cv.h"
#include "opencv/highgui.h"

int main()
{
    uchar r, g, b;
    // 获取灰度图像。
    cv::Mat image = ("image.jpg", 0);
    cv::Mat image_canny;

    // 二值化图像。
    cv::threshold(image, image, threshold_low, threshold_high, CV_THRESH_OTSU);

    // 获取图像边缘。
    cv::Canny(image, image_canny, lowThreshold, lowThreshold*ratio, kernel_size);

    // 反色。
    cv::Mat newBImg(image_canny.rows, image_canny.cols, image_canny.type());
    uchar* newBImgData = newBImg.data;
    uchar* binaryData = image_canny.data;
    int step = image_canny.step / sizeof(uchar);

    for (int i = 0; i<image_canny.rows; i++)
        for (int j = 0; j<image_canny.cols; j++)
            newBImgData[i*step + j] = 255 - binaryData[i*step + j];

    image_canny = newBImg.clone();

    // 把canny图像从灰度转为BGRA 4通道图像。
    cv::cvtColor(image_canny, image_canny, CV_GRAY2BGRA);

    for (int i = 0; i < image_canny.rows; i++)
        for (int j = 0; j < image_canny.cols; j++)
        {
            // R
            r = image_canny.at<cv::Vec4b>(i, j)[2];
            // G
            g = image_canny.at<cv::Vec4b>(i, j)[1];
            // B
            b = image_canny.at<cv::Vec4b>(i, j)[0];

            if (r > 200 && b > 200 && g > 200)
            {
                // A
                image_canny.at<cv::Vec4b>(i, j)[3] = 0;
            }
        }

    cv::imshow("alpha", image_canny);
    cv::imwrite("alpha.png", image_canny);

    cv::waitKey(0);
    cv::destroyAllWindows();
    return 0;
}

其中反色的代码借鉴于：opencv二值图反色处理 - Bery的专栏 - 博客频道 - CSDN.NET。目的是为了把二值化以后的边缘检测结果图，白色变黑色，黑色变白色，因为我只要边缘的线条就可以了。

挑几行语句来分析一下：

1.

cv::Canny(image, image_canny, lowThreshold, lowThreshold*ratio, kernel_size);

2.

cv::cvtColor(image_canny, image_canny, CV_GRAY2BGRA);

3.

// 代码片作者：Carl Zhang，转载请注明。

for (int i = 0; i < image_canny.rows; i++)
    for (int j = 0; j < image_canny.cols; j++)
    {
        r = image_canny.at<cv::Vec4b>(i, j)[2];
        g = image_canny.at<cv::Vec4b>(i, j)[1];
        b = image_canny.at<cv::Vec4b>(i, j)[0];

        if (r > 200 && b > 200 && g > 200)
            image_canny.at<cv::Vec4b>(i, j)[3] = 0;
    }

这个循环相当于一个遍历，检测图片中所有的像素点。虽然说这个图变成了三通道，但实际上还是黑白图像，因此，每个像素点的三个通道的数值还是只有0或者255两种可能，所以设置一个阙值，如果该点r, g, b三个数值均大于200，则这个点认定为白色，把这个点的alpha值设置为0，即该点透明。整个循环结束以后，所有的白色点就变成了透明色。

最终效果图：（利用 cv::imwrite 函数生成的png图像）

（本文为作者原创。转载请注明：转自carlzhang.xyz）
